知識分享 : 太陽能熱水器自然循環系統
作者 service 於 2012年08月01日 15:40:00 (11682 次閱讀)

目前太陽能熱水器的加熱方式,大致分為兩種

自然循環系統、強制循環系統





此篇文章主要介紹的是 -- 自然循環系統

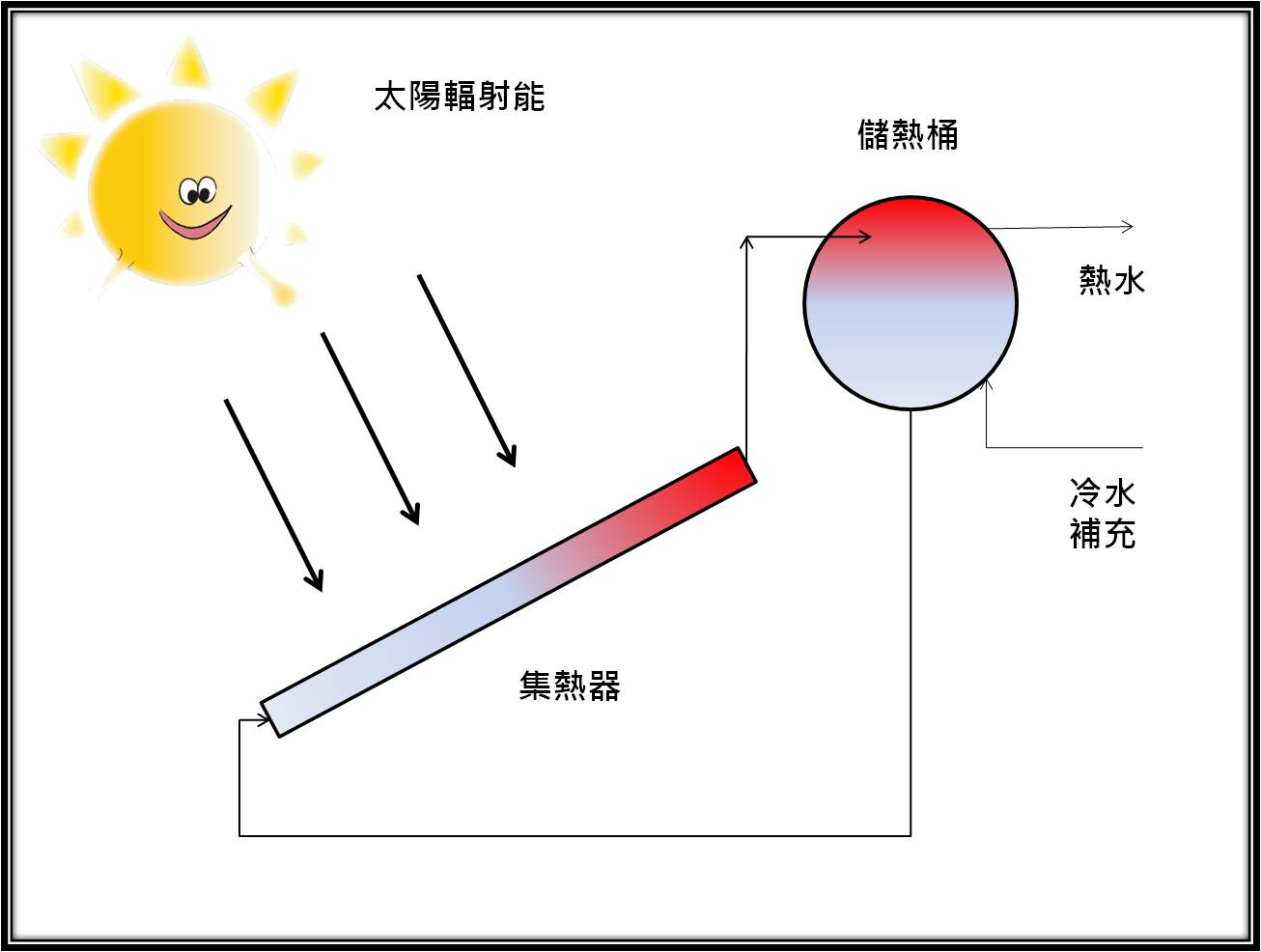

太陽的輻射熱能被集熱器的黑色面吸收,面熱傳導於工作流體(水液),

致使水溫升高密度變小(浮力大),而往上升匯流入上方的儲水槽;

槽底部較冷水液,密度較大而自然下降流入集熱器底部補充,

此循環動做乃利用太陽能源,因水密度差而自然對流循環將儲水槽的水液加熱。

此設備須將儲水槽置於集熱器上方,裝置同一平面上,依地區緯度傾斜架設。



常見於家用小型系統,其儲熱筒會置於集熱板的上方,

完全用自然熱漲冷縮原理運作,將儲熱水桶內的冷水引入集熱器底部之後,

經集熱器吸收太陽輻射熱後水的體積膨脹比重變小,因此往上升回到儲熱桶內,

完全不需要額外動力,所以稱為自然循環式。

太陽能熱水器,自然循環

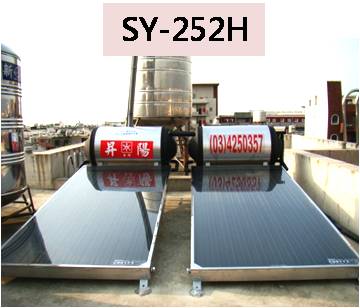

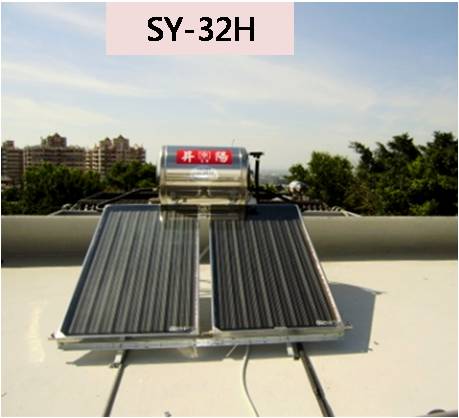

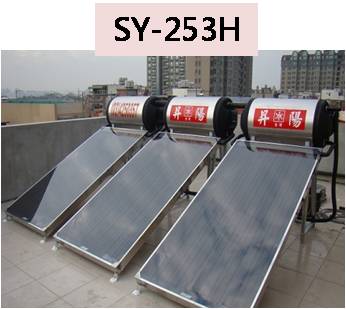

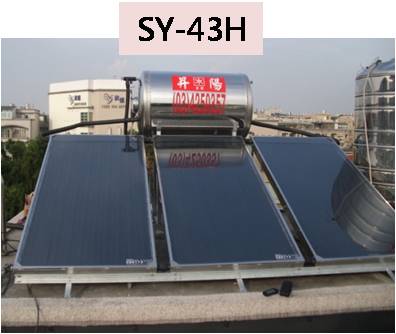

自然循環安裝實例:



標準型自然循環





高效能自然循環系列
